華碩收購筆電TUF Gaming系列電源又稱為突擊手系列電源，其主要面向主流級市場推出，目前有450W/550W/650W/750W共計四款產品，均為80Plus銅牌認證的原生直出線材設計電源。此前我們已經對其750W款式進行了測試，從成績來看已經是非常優秀的產品，而今天要看的則是其650W款式，也就是TUF GAMING突擊手650電源，市場定價為人民幣599元，同樣享受6年換新的質保服務，同樣適合主流級玩家選擇。
TUFGAMING突擊手650電源外觀賞析
TUF GAMING突擊手650電源長度為15cm，原生直出線材設計，配置有應用在ROG雷神/雷鷹/雪鷹電源上的135mm直徑Axial-Tech軸流風扇。此款風扇採用雙滾珠軸承，扇葉末端帶有風扇環，可以形成比普通扇葉更高且更具導向性的風量和風壓，增強電源的散熱能力。同時風扇也支援0 dB智慧啟停技術，可在輸出不超過30%額定功率的條件下停轉風扇，將執行噪音降到最低。
目前TUF GAMING突擊手650電源的市場定價是人民幣599元，可享受6年換新的質保服務。這也是首款在主流級80Plus銅牌產品上做6年換新的質保服務的產品，相比於常見的“三年質保”，TUF GAMING突擊手650電源給出的質保服務可謂誠意滿滿，同時也是華碩對自家產品的可靠性充滿信心的表現。
電源的線材全部採用編織網包線設計，在裝機理線時可以更加方便。同時電源提供的供電介面比較豐富，共計提供有1個24pin主供電介面、2個4+4pin CPU介面、4個6+2pin PCI-E供電介面、5個SATA供電介面和4個D型4pin供電介面，其中24pin主供電介面線材長度達到600mm，CPU供電介面線材長度達到800mm，PCI-E供電介面線材長度達到600mm，可以滿足當前主流平臺的供電以及機箱背部走線的需求。
在輸出規格方面，電源額定功率為650W，採用的是單路+12V輸出設計，其中+12V額定輸出電流最高為51A，相當於612W輸出功率；+5V與+3.3V額定輸出電流均為25A，聯合輸出功率為130W；+5V待機額定輸出為3A，相當於15W功率。
電源採用135mm直徑的Axial-Tech軸流風扇
AC輸入介面帶有獨立開關
在電源的包裝中，我們可以看到有一張關於電源可靠性的認證卡片，在上面標識著TUF GAMING突擊手650電源通過了哪些可靠效能測試。從上面的描述來看，這款電源的電容和電感均通過了多項可靠性測試，包括電容的溫度衝擊測試、潮溼電阻測試、鹽霧測試、可焊性測試、振動測試、機械衝擊測試以及電感的振動測試、溫度迴圈測試等。可以看出其雖然是面向主流市場的產品，但是華碩並沒有放鬆對產品的要求，仍然是以很高的要求去打造這款電源的。
另外電源的附件中還包括一張供個性化裝飾的貼紙，玩家可以用來裝飾電源或者主機，滿足自己的個性化需求。

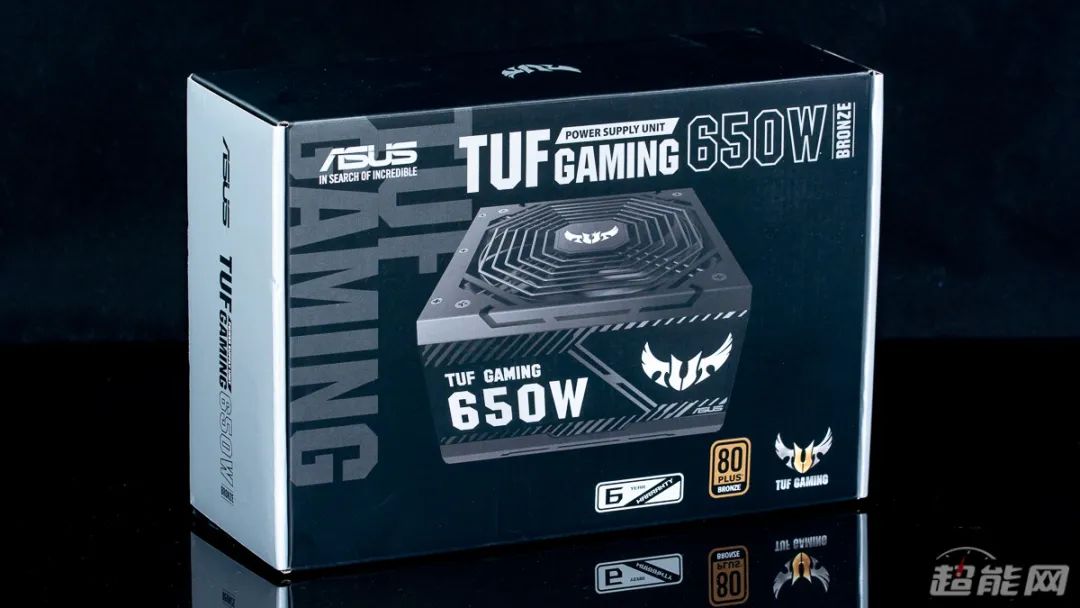

TUFGAMING突擊手650電源包裝
TUF GAMING突擊手650電源拆解賞析
TUF GAMING突擊手650電源採用的風扇來自Champion，型號為CF1325H12D，DC12V 0.6A，直徑為135mm，採用雙滾珠軸承。這是一款Axial-Tech軸流風扇，扇葉末端帶有風扇環，可以形成比普通扇葉更高且更具導向性的風量和風壓，增強電源的散熱能力。同時風扇也支援0 dB智慧啟停技術，可在輸出不超過30%額定功率的條件下停轉風扇，將執行噪音降到最低。
TUF GAMING突擊手650電源由長城進行代工，雖然只是一款80Plus銅牌認證產品，但是其仍然採用了在多數80Plus金牌電源身上都有在使用的主動式PFC+半橋LLC諧振+同步整流+DC-DC結構， 做工與用料都非常紮實。
值得一提的是，雖然TUF GAMING突擊手650電源是主流級的產品，但是其防護功能並沒有馬虎，主PCB上塗有保護塗層， 可以防止電源因為潮溼、灰塵、碎屑等問題引起短路，有利於提升電源在不同環境下的適應能力，進一步提升產品的可靠性。
電源主PCB的背面做工優秀，焊點飽滿且整齊，基本上看不到有人手補焊的痕跡。PFC與LLC諧振的控制方案是CM6500UNX搭配CM6901X的組合，在中高階電源 上也是很常見的。
電源具備有完整的EMI線路，其中一級EMI採用了獨立PCB，配置有1個X電容與1對Y電容。二級EMI則配置在主PCB上，包含有1個X電容、1對Y電容和2個共模電感，保險管、MOV與NTC等保護元件齊全，不過NTC沒有配置繼電器。
PFC電感為全封閉式設計
電源配置有兩個智寶TEAPO的220μF/450V/105℃電解電容，相當於總容量440μF
電源的整流橋與一次側共用一塊散熱片，其中整流橋配置有2個，型號均為GBU15K，規格為800V/15A@100℃；PFC開關管有2個，型號均為STW26NM60N，規格為600V/12.6A@100℃/165mΩ；PFC二極體有1個，主開關管有2個，然而由於它們都被主電容擋住，因此未能觀察到具體型號。

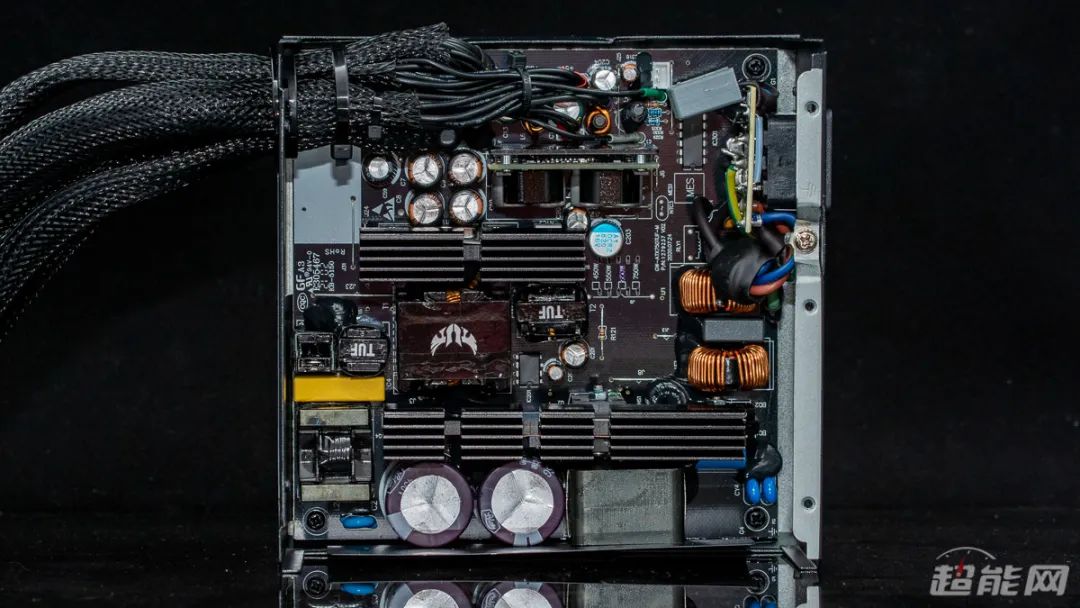

電源的主變壓器和待機變壓器上都有TUFGAMING的標識
+12V輸出採用的是同步整流設計，配置有4個開關管，整流管與續流管各2個，型號均為STP100N6F7，規格為60V/75A@100℃/5.6mΩ，4個開關管共用一塊散熱片，輸出採用立隆的電解電容進行濾波。
電源的+5V與+3.3V採用DC-DC輸出設計 ，電感為封閉式電感，是用固態電容進行濾波，不過由於主控晶片與開關管被散熱片擋住，因此無法看到具體的元件型號。
電源採用原生直出線材設計，線材末端都進行了包線處理，濾波電容則來自立隆Lelon和智寶TEAPO
電源基礎效能測試
均衡負載
目前我們會對參測電源進行120%額定功率下的230V輸入均衡負載測試以及紋波測試，該項測試的成績不納入超能指數的計算中，單純是用來觀察電源的功率餘量。
TUF GAMING突擊手650電源在超載至120%功率後，各路輸出的電壓仍然維持在正常水平，轉換效率的變化也屬於正常範圍內，可以看出其雖然定位在主流級市場，但功率餘量也是非常充足的。
PS：以上操作是評測需要，我們並不建議玩家超載電源，如果確實需要更高的輸出功率，請使用額定功率更高的產品。
轉換效率
TUF GAMING突擊手650是一款通過了80Plus銅牌認證的電源，在230V輸入的環境下，輸出50W功率時其轉換效率已經超過84%，輸出100W時轉換效率超過90%，半載時轉換效率達到92%以上，滿載效率則在91%左右，整體平均效率超過91%；在115V輸入下最高轉換效率超過90%，滿載效率在88%左右，這個表現已經達到80Plus金牌認證的水平，比其標識的80Plus銅牌認證的要求高出不少。
待機效率
按Intel ATX12V 2.52規範中的推薦值，5V待機在100mA/250mA/1A的負載下轉換效率應該高於50%、60%、70%，待機空載小於1W。在這方面TUF GAMING突擊手650電源表現很不錯，空載待機輸入為0.15W，轉換效率表現很不錯，輸出電壓的偏離度也都在達標的範圍內。
散熱風扇轉速
TUF GAMING突擊手650電源支援風扇智慧啟停功能，可在低負載低溫的情況下自動停轉散熱風扇。在我們的測試中，其在輸出功率達到200W前都是停轉風扇的，達到200W後風扇開始轉動，起始轉速在1050RPM左右，到輸出功率達到400W時基本上沒有發生變化，隨後開始隨著負載以及電源內部溫度的提升而提升，滿載時在1500RPM到1600RPM之間，有輕微噪音但對使用體驗影響很小。
電壓穩定性

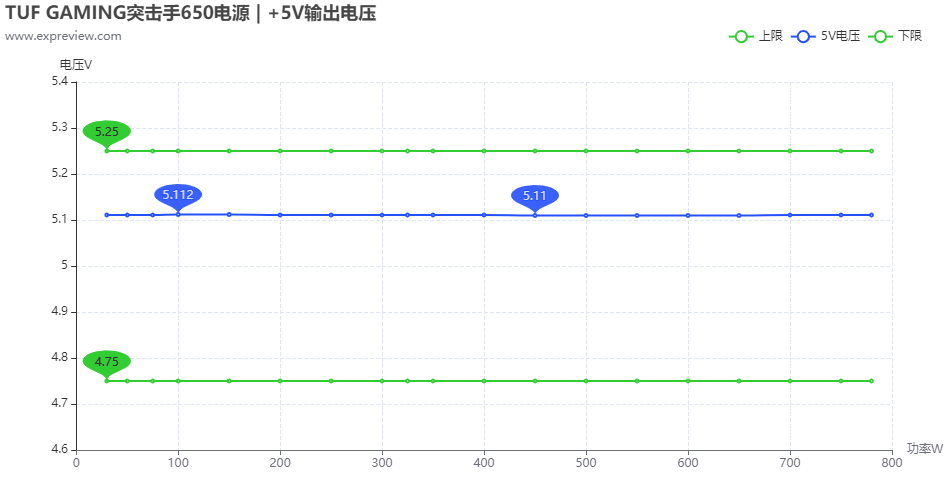

TUF GAMING突擊手650電源的輸出電壓是非常穩定的，+12V與+3.3V的最高偏離度均不超過1%，+5V則在2%左右，屬於優秀級別的水準；電壓調整率方面更是值得稱讚，三路輸出均未超出1%，可以說是非常出色的表現。
輸出紋波
紋波和噪聲是電源直流輸出裡夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX12V 2.52規定，+12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峰-峰值）分別不得超過120mV、50mV、50mV。過高的紋波會干擾數位電路，影響電路工作的穩定性。
我們使用數字示波器在20MHz模擬頻寬下按照Intel規範給治具板測量點處並接去耦電容，對電源進行滿載紋波的測量，以低頻下的紋波峰峰值作為打分基準。

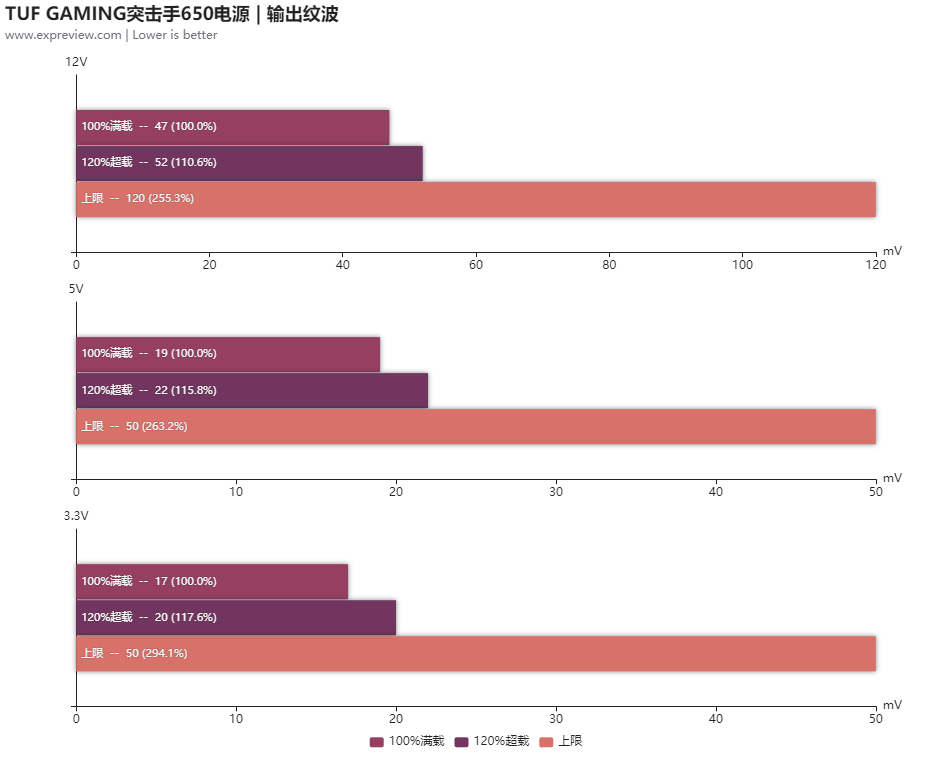

TUF GAMING突擊手650電源在100%滿載時的+12V、+5V、+3.3V低頻紋波為47mV、19mV和17mV，超載至120%輸出後紋波有些許提升，屬於正常範圍內的變動，並沒有出現本質上的效能變化，屬於優秀水平的表現。
交叉負載
交叉負載測試專案我們按照Intel ATX12V 2.52和SSI EPS12V 2.92電源設計指導的要求，制定出650W電源交叉負載圖表。
值得注意的是，我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點，分別是交叉負載框裡的左下、左上、右上和右下角四個點。
這四個點的意義分別為：
左下角（A點）：整機最小負載；
左上角（B點）：輔路最大負載、12V最小負載，例如多個機械硬碟同時啟動的情況；
右上角（C點）：輔路最大負載、整機滿載；
右下角（D點）：12V最大負載、輔路最小負載，例如使用單個固態硬碟執行3D遊戲的情況；
測試點的X座標表示總的+12V的輸出功率，Y座標表示+5V和+3.3V的輸出功率之和。
交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為±5%。
TUF GAMING突擊手650電源在+5V和+3.3V輸出上使用了DC to DC設計，這個設計在交叉負載（拉偏測試）中是比較有利的，因此其三路輸出在偏載的情況下並未出現明顯的電壓偏離現象，表現讓人滿意。
保持時間
掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是+12V、+5V和Power-OK（Power-Good）訊號的保持時間。
SSI EPS12V 2.92伺服器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下保持時間應該大於18ms，而Power-OK訊號的保持時間要求是大於17ms。
掉電保持時間如此受關注，是因為其很大程度上關係到硬體的壽命，Power-OK保持17ms意味著面臨17ms以內的掉電情況時電腦能持續執行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬體能夠做出應急處理，比如機械硬碟的磁頭歸位 、SSD的掉電保護。
TUF GAMING突擊手650電源的保持時間是在75%負載（DC輸出487.5W）的情況下測得。

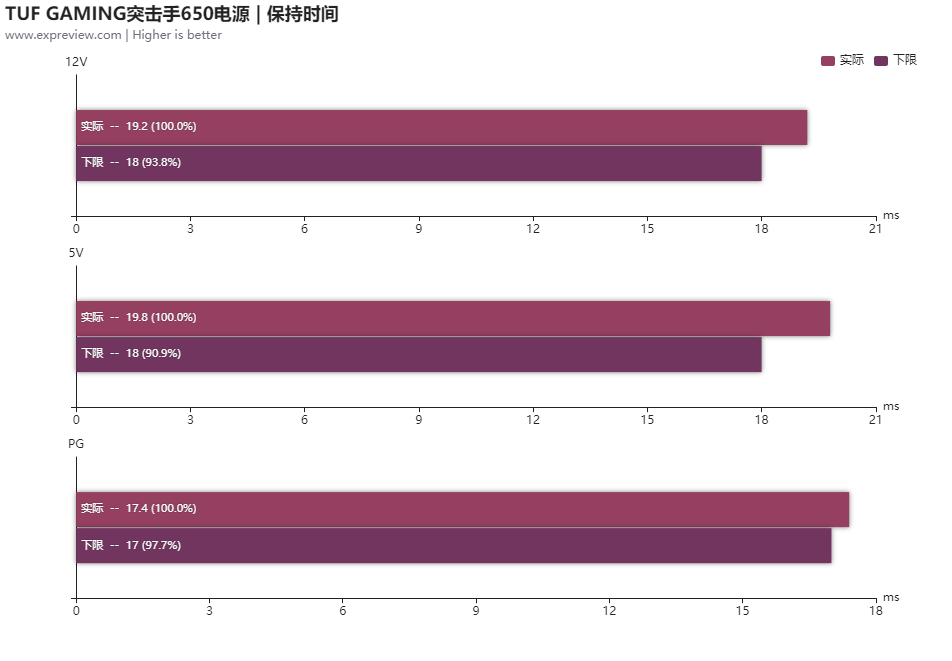

對於+12V和+5V，合格的標準是保持時間等於或者大於18ms，Power-OK（或者稱PG，Power-Good）時間應該等於或者大於17ms。TUF GAMING突擊手650電源的+12V保持時間為19.2ms，+5V為19.8ms，Power-OK為17.4ms，三項保持時間全部達標，但餘量並不多。
TUF GAMING突擊手650電源得分及點評
按照我們目前的評分標準，TUF GAMING突擊手650電源的超能指數為89.61分，屬於優秀級別的電源產品，作為面向主流級市場的產品，其效能表現與自身定位是相符的，甚至可以說是更好一些。
此前我們已經測試過TUF GAMING突擊手650電源的兄弟產品TUF GAMING突擊手750，兩者的超能指數非常接近，效能表現也非常一直，在電壓穩定性、輸出紋波、轉換效率等多方面表現都非常可靠，其中轉換效率甚至可以達到80Plus金牌認證的水準，比起標稱的80Plus銅牌認證表現更佳，作為一款面向主流市場的產品，TUF GAMING突擊手650電源稱得上是一個讓人滿意的選擇。
不過要說到我們對這款電源是否有更高期待的話，那當然還是有的，首先其保持時間只是壓線達標，有可以繼續提升的空間；其次是電源仍然採用原生直出線材設計，雖然說這個級別的產品採用這樣的設計很正常，但是在全模組線材設計已經開始主流化的時代，這樣一款產品在設計上多少還是有些保守了。當然這些要求你要說是吹毛求疵也未嘗不長，畢竟以主流級產品的位置來看，TUF GAMING突擊手650已經足夠優秀了。
電源迷你天梯榜 （完整電源天梯榜）
目前TUF GAMING突擊手650電源的定價是人民幣599元，按照每瓦單價計算的話不到1元/瓦，還可以享受6年換新的質保服務，作為一款效能優秀的主流級產品來說，這個價格確實頗具誠意，只要它在你的預算範圍內，那就絕對值得入手。
√ 優點：
- 80Plus銅牌認證
- 輸出電壓穩定
- 輸出紋波低
- 支援風扇智慧啟停技術
